Global Stromschienensystem 3 Phasen

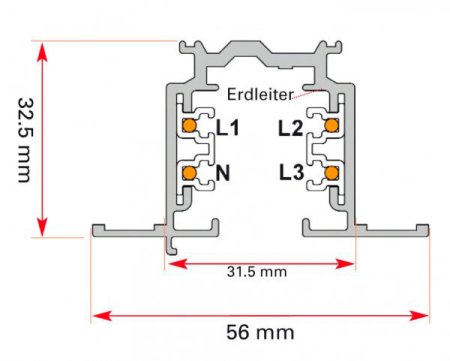

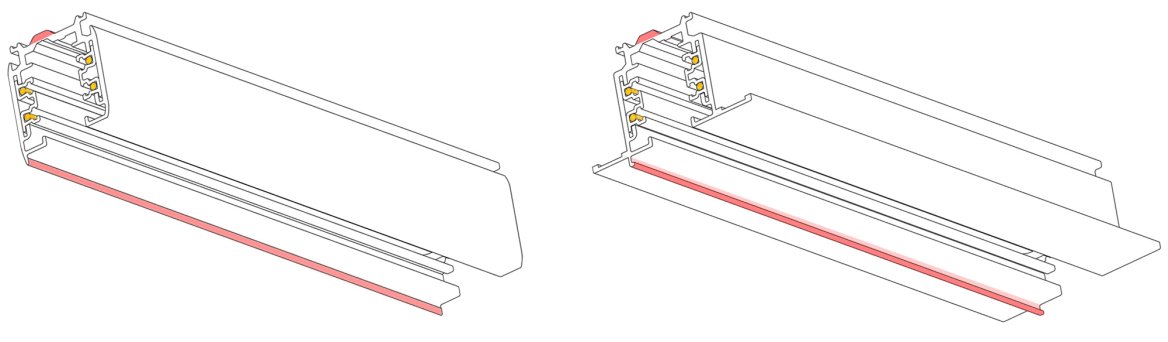

Aufbau
Einbau
XTS
XTSF
XTS 4100 = 1 Meter
XTS 4200 = 2 Meter
XTS 4300 = 3 Meter
XTS 4400 = 4 Meter
XTSF 4100 = 1 Meter
XTSF 4200 = 2 Meter
XTSF 4300 = 3 Meter
Stromschienen und Zubehör sind in den Farben grau, schwarz, weiss erhältlich
Bitte bei Bestellung angeben:
Artikel No. und 1, 2, oder 3
1= Grau AW202JR 2= Schwarz RAL 9005 3= Weiss RAL 9010
XTS 11
Einspeisung Links
XTS 12
Einspeisung Rechts
XTS 14
Mitteleinspeisung
XTS 21
Innenverbinder
XTS 23
Flexibler Verbinder
XTS 24
Einstellbarer Verbinder
XTS 34
L - Verbinder
XTS 35
L - Verbinder
XTS 36
T - Verbinder
XTS 37
T - Verbinder
XTS 39
T - Verbinder
XTS 40
T - Verbinder
XTS 38
Kreuz-Verbinder
XTS 41
Endkappe
Aufhängungen
XSKB 6
Mutter M6
XSKB 10
Deckenhalterung
XSKB 12
Deckenhalterung für abgehängte Decken Trägerprofile
XSKB 16
Abhängeklammer
XSKB18
Abhängebrücke

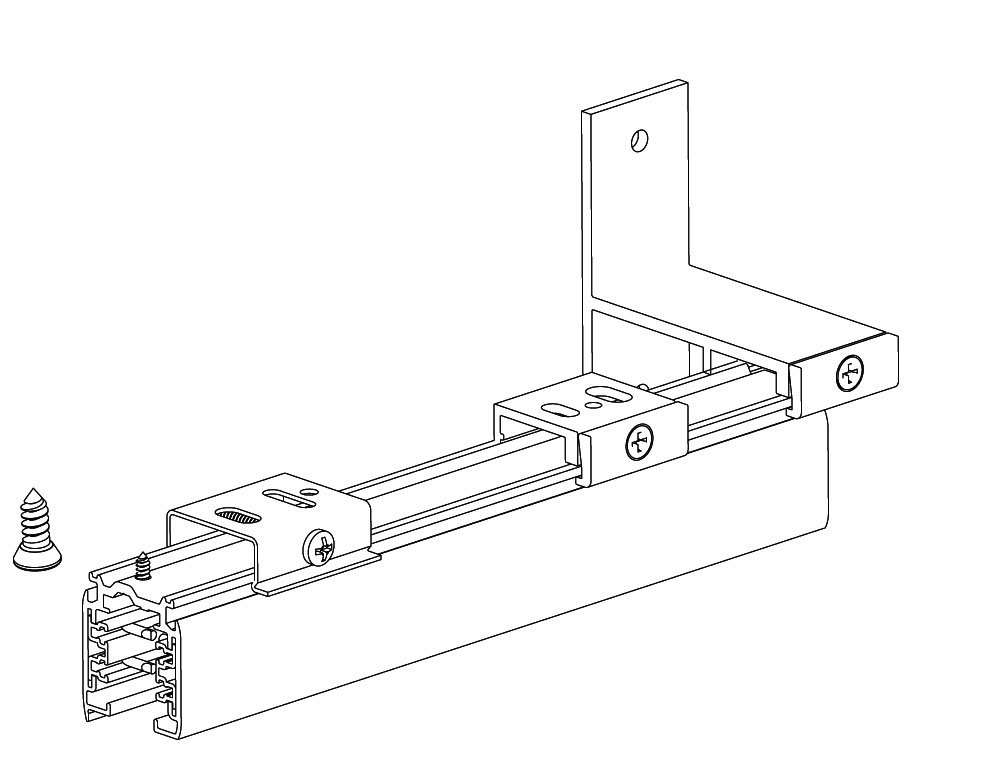

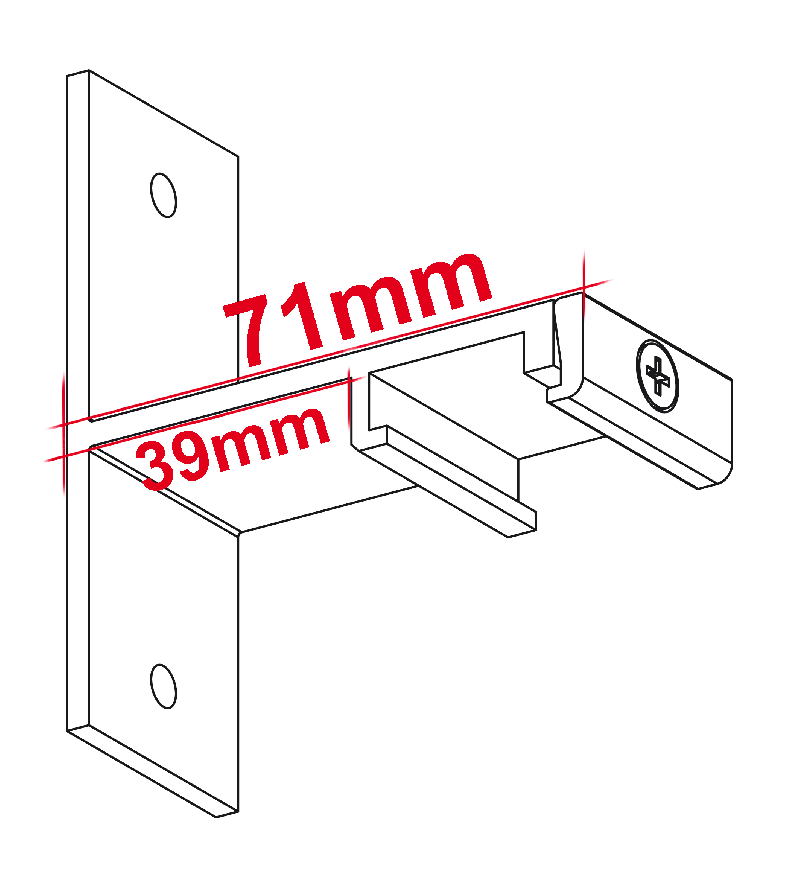

XSKB 21
Wandhalterung
XSKB 30
Baldachin und Deckenhalterung
XSKB 31
Gewindestange M6
XSKB 32
Abdeckungsschlauch 25 Meter
XSKB 40
Verstellbarer Gewindenippel
XTAK 14
Befestigung für Dekohaken
XTAK 11
Dekohaken

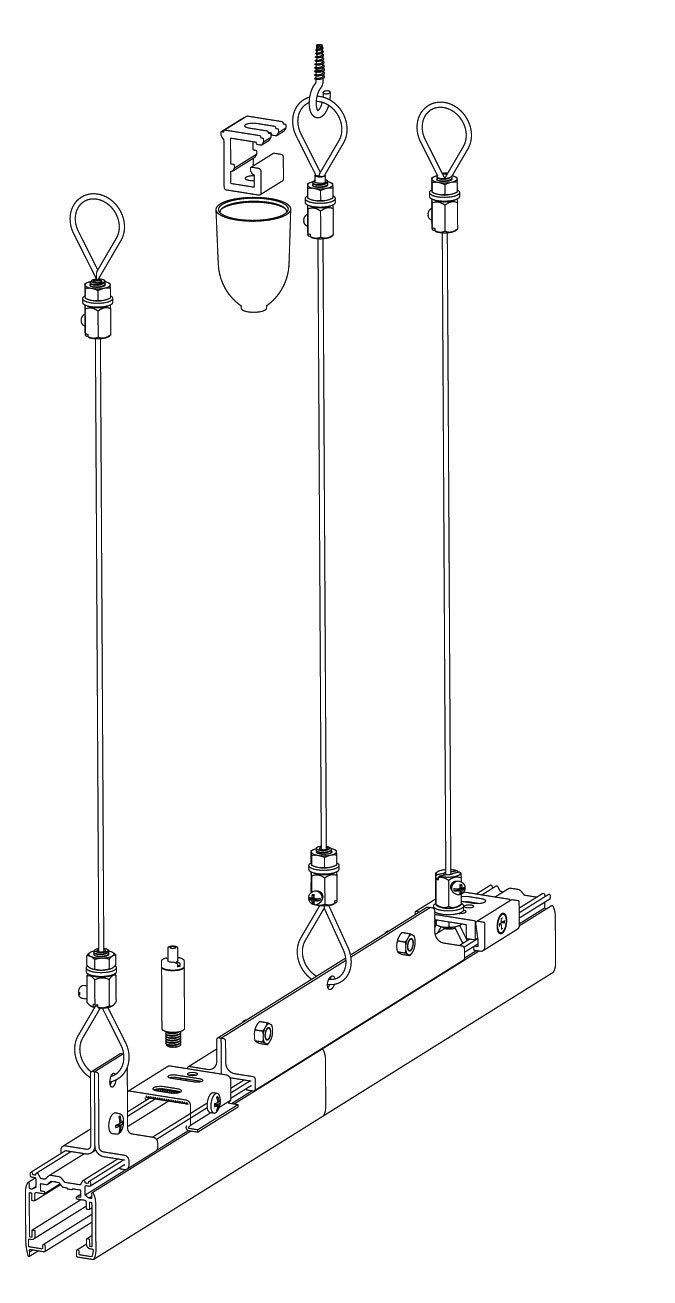

SPW 12
Seilaufhängung Set 1.5 m, 3 m, 5 m
SPWFG
Seilset 3m
XTSF 10
Abdeckplatte für Einspeisung
XTSF 30
Abdeckplatte für Kreuzverbindung
XTSP 11
Abdeckung L = 3 Meter
XTSV 12
Leiterbiegeschlüssel
Adapter
3 Phasen Stromschienen-Adapter GA 69 und XTSA68
passen auf nachfolgende Schienen-Hersteller(Euro-Kompatibel):
· Nordic Aluminium
· Eutrac
· Ivela
· Erco
· Zumtobel
· iGuzzini
Alle anderen Adapter wie GB67, GA016, GAC600 Dali passen nur auf NordicAluminium.
· Punktauslass GA70 ist nicht Euro-Kompatibel und passt nur mit GA69 NordicAluminium.
XTSA 67
Zum Anschluss von Leuchten in 1-und 3-Phasen Stromschiene, weiss, schwarz
XTSA 68
Multi Adapter 10 A zum Anschluss von Leuchten in 3-Phasen Stromschiene
GA 69
Multi Adapter 6 A zum Anschluss von Leuchten in 3-Phasen Stromschiene
XTSA 68/SD/T23
Steckdosen Adapter, in weiss, schwarz
GA16
Fixpoint

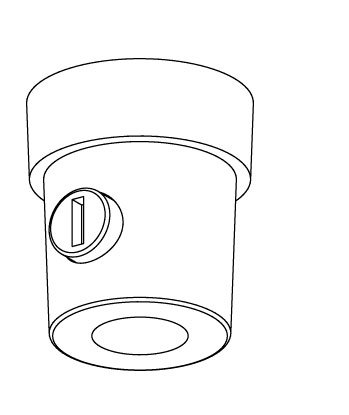

GA 70
Decken und Wandauslass
XTSA 71
Einbaurahmen für Fixpoint XTSA 70
Nippel
XTSA 55/12
Rotierende Nippel M 13, L 12
XTSA 56/8
Feste Nippel M 13, L 8
XTSA 57/8
Rotierende Nippel M 10, L8
XTSA 57/12
Rotierende Nippel M 10, L 12

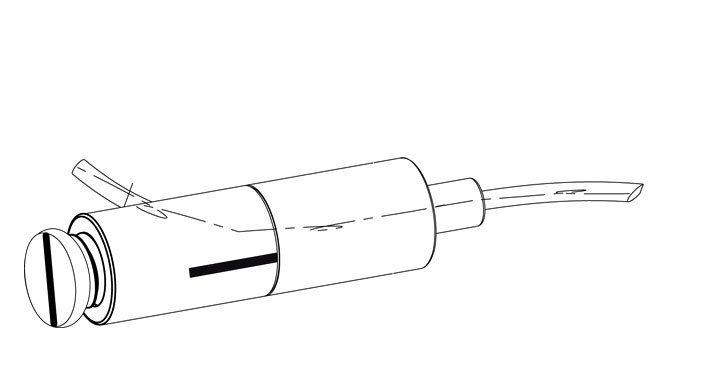

Zugentlaster M13x1
Zugentlaster Kunststoff

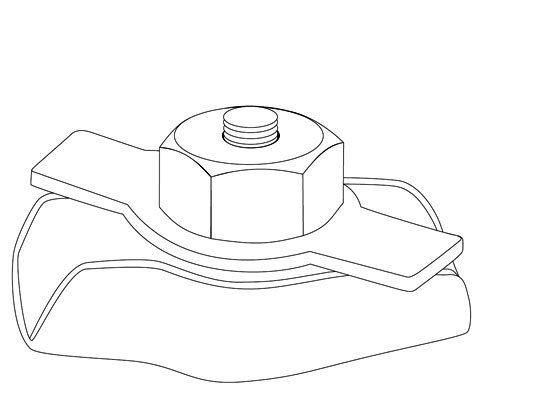

Seilklemme
Stahl Seilklemme
Justierelement
Stahl Justierelement
Zugentlaster M10x1
Zugentlaster Kunststoff
Beispiele
Aufbau
XTS
Einbau
XTSF
